High-Definition Multimedia Interface (HDMI)

To High-Definition Multimedia Interface (HDMI) (Διασύνδεση Πολυμέσων Υψηλής Ευκρίνειας) είναι ένα πρότυπο σύνδεσης για τη μετάδοση ψηφιακού ήχου και εικόνας σε καταναλωτικά συστήματα οικιακού κινηματογράφου, παιχνιδομηχανές, ηλεκτρονικούς υπολογιστές, κτλ. Είναι επέκταση του Digital Visual Interface (DVI) με το οποίο και είναι συμβατό.

Αποτελεί, προϊόν συνεργασίας των εταιριών Hitachi, Matsushita, Philips, Silicon Image, Sony, Thomson και Τοshiba.

Χαρακτηριστικά

To ΗDMI χρησιμοποιεί βύσματα μικρότερου μεγέθους από τα αντίστοιχα του DVI γεγονός που κάνει την ενσωμάτωσή του σε συσκευές ευκολότερη και επιπροσθέτως προσφέρει χαρακτηριστικά εμπέδησης που επιτρέπουν την χρήση πολύ μακρύτερου καλωδίου που μπορεί να φθάσει τα 25 μέτρα σε αντίθεση με το καλώδιο του DVI το οποίο δεν μπορεί να ξεπεράσει τα 5 μέτρα. Το γεγονός ότι το HDMI είναι συμβατό με το DVI επιτρέπει σε συσκευές που υποστηρίζουν το δεύτερο να συνδέονται σε συστήματα που υποστηρίζουν το πρώτο, με την χρήση απλών μετατροπέων.

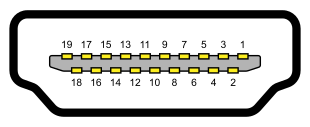

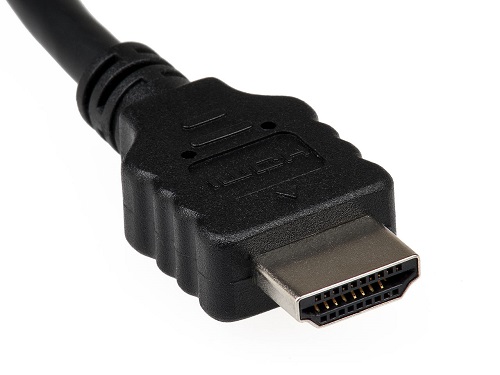

Ο ακροδέκτης που χρησιμοποιεί το HDMI μοιάζει με το USB που χρησιμοποιείται στους υπολογιστές, με τη διαφορά ότι μπορεί να μεταφέρει δεδομένα με ταχύτητα μέχρι και 5,5 Gbps σε αποστάσεις μέχρι και 100 μέτρων με καλώδια καλής ποιότητας. Αυτό σημαίνει ότι μπορεί να μεταφέρει πρακτικά ακόμα και ασυμπίεστο σήμα HD και πολυκάναλο ήχο με μεγάλη άνεση, καθώς κάτι τέτοιο απαιτεί σύνδεση περίπου 2,2 Gbps (= 2200 pixels x 1125 lines x 30fps x 30bits/pixel).

Εκδόσεις

HDMI 1.0

Δεκέμβριος 2002 (βασικές προδιαγραφές μετάδοσης ήχου και εικόνας).

• Ψηφιακή σύνδεση audio/video, μέγιστου ρυθμού μετάδοσης 4.95 Gbps (= 165 MHz x 30bits/pixel). Υποστηρίζει εύρος μπάντας video έως 165 MHz (Mpixels/sec) (HDTV 1920x1080p 60Hz ή UXGA/WUXGA 1920x1200) και audio 8-channel/192kHz/24-bit.

HDMI 1.1

Μάιος 2004.

• Προσετέθη η υποστήριξη DVD-Audio.

HDMI 1.2

Αύγουστος 2005.

• Προσετέθη η υποστήριξη SACD (Super Audio CDs), μέχρι 8 κανάλια
• Διατίθεται HDMI Type A σύνδεση με PC.
• Δυνατότητα χρήσης από τα PC του native RGB color-space, ενώ διατηρούν τη δυνατότητα υποστήριξης του YCbCr CE color space.
• Υποστήριξη πηγών χαμηλής τάσης.

HDMI 1.2a

Δεκέμβριος 2005.

• Καθορίζει πλήρως τα χαρακτηριστικά Consumer Electronic Control (CEC), σύνολα εντολών και test συμμόρφωσης.

HDMI 1.3

22 Ιουνίου 2006.

• Αυξάνει το φασματικό εύρος στα 340 MHz ή Mpixels/sec (10.2 Gbps), δηλαδή ανάλυση WQXGA (2560x1600) και άνω.
• Υποστηρίζει αναλύσεις 30-bit, 36-bit και 48-bit xvYCC σε Deep Color δηλαδή άνω του ενός δισεκατομμυρίου χρωμάτων (30-bit), από μόλις 24-bit sRGB ή YCbCr των προηγούμενων εκδόσεων.
• Υποστηρίζει δυνατότητα αυτόματου συγχρονισμού audio/video (lip sync).
• Υποστηρίζει έξοδο Dolby TrueHD και DTS-HD Master Audio για σύνδεση με εξωτερικούς AV receivers. Τα TrueHD και DTS-HD είναι μη-απωλεστικοί audio codecs, που χρησιμοποιούνται στα HD DVD και Blu-ray. Εάν το μηχάνημα αναπαραγωγής μπορεί να αποκωδικοποιήσει τα σήματα αυτά σε μη-συμπιεσμένο σήμα audio, τότε δεν απαιτείται η έκδοση 1.3, καθόσον το μη-συμπιεσμένο audio μπορεί να μεταφερθεί από όλες τις προηγούμενες εκδόσεις.
• Υποστηρίζει το νέο mini βύσμα (Type C) για σύνδεση με camcorders, το οποίο είναι μικρότερο από το συμβατικό βύσμα HDMI.

HDMI 1.3a

10 Νοεμβρίου 2006

• Τροποποιήσεις Cable & Sink για υποστήριξη Type C
• Σύσταση για τερματισμό πηγής.
• Απάλειψη undershoot και μέγιστων ορίων χρόνου ανόδου/καθόδου.
• Αλλαγή ορίων CEC για τη χωρητικότητα(capacitance).
• Διευκρίνιση εύρους ψηφιοποίησης RGB video.
• Τροποποίηση εντολών CEC για τον έλεγχο χρονισμού. Πρόσθεση εντολών ελέγχου audio.

HDMI 1.3b

Αποτελεί την επόμενη έκδοση προδιαγραφών HDMI, του 2007.

Πίνακας χαρακτηριστικών

Ο παρακάτω πίνακας συνοψίζει τα τεχνικά χαρακτηριστικά της κάθε έκδοσης (1.0 εώς 13b), τους τύπους εικόνας και ήχου που μπορεί να μεταδόσει, καθώς και αν υποστηρίζει την μετάδοση εντολών CEC (Consumer Electronics Control).

* = υποστήριξη 36-bit υποχρεωτική για συσκευές Deep Color compatible CE, ενώ για τα 48-bit είναι προαιρετική.

** = η προδιαγραφή CEC υπάρχει από την έκδοση HDMI 1.0 αλλά εφαρμόζεται στα προϊόντα από την έκδοση 1.3.

*** = Προσετέθη μεγάλος αριθμός εντολών και διευκρινίσεων CEC, πχ εντολή volume control για τον AV receiver.

**** = Αναπαραγωγή SACD μπορεί να είναι δυνατή για προγενέστερες εκδόσεις, εάν η πηγή μετατρέπει το σήμα σε LPCM. Αυτό σημαίνει, ότι για τους receivers που διαθέτουν μόνο PCM DAC και όχι DSD, δεν θα υπάρχει επιπρόσθετη απώλεια της ανάλυσης.

***** = Ακόμη και για πρότυπα audio bitstream που δεν υποστηρίζει η συγκεκριμένη έκδοση HDMI, είναι δυνατή η αποκωδικοποίηση εντός του player και στη συνέχεια η μετάδοση του σήματος audio ως LPCM. Αυτό ισχύει πάντοτε για το HD DVD, ενώ για το Blu-ray αυτό ισχύει μόνο για τα νεότερα players που διαθέτουν ενσωματωμένους αποκωδικοποιητές audio. Τα παλαιότερα players profile 1.0 δεν είναι βέβαιο ότι μπορεί να υποστηρίζουν προαιρετικούς audio codecs.
